简述氧气传感器在呼吸机上的应用

新冠肺炎病毒的大爆发成为今年大家持续关注的热点,该病毒患者主要表现就是咳嗽发热,影像学上显示肺部纤维化,导致呼吸困难,尤其是危重病人,甚至不能自主呼吸。而目前最直接的解决办法就是给危重病人吸氧,甚至使用机械通氧气,也就是我们经常听到的呼吸机。

图片源于网络

对于新冠肺炎的危重患者,采用呼吸机是目前治疗的主要方式之一,它能够起到预防呼吸衰竭,减少并发症的作用,是延缓病人生命和救治的主要工具,可以称之为“抗疫战斗机”。

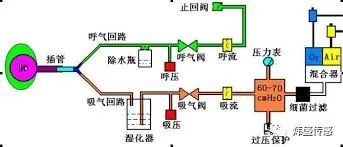

呼吸机在吸氧时会产生正压,会将气体压入到患者肺内,当压力上升到一定水平时,呼吸机会停止供气,呼气阀也会相继打开,病人的胸廓和肺就会产生被动性的萎陷,产生呼气。

呼吸机的氧气池,又叫氧气传感器,是呼吸机的主要组成部件,它一般位于病人吸气端与空氧混合器之间。氧气池在呼吸机里仅做终端监测,主要用于测量混合气体的氧浓度,确保为患者输送了与预置吸氧浓度相符合的氧气,避免可能会因长时间高浓度吸氧引起氧中毒或者因氧浓度过低而出现生命危险。

氧气传感器里面包含有两个电极,阴极表面涂有活性催化剂,阳极是一个金属电极,在顶部有一个毛细微孔,允许氧气通过进入工作电极。传感器内充满电解质溶液,使不同种离子得以在电极之间交换。当氧气到达工作电极时,氧气在催化剂的作用下发生反应:

工作电极:O2 + 2H2O + 4e- — 4OH-

对电极:2Pb + 4OH- — 2PbO + 2H2O + 4e-

上述两个反应发生,产成电流,在恒压恒温条件下,电流的大小与氧气的浓度成正比,通过电流的大小即可实时监测病人吸入的氧是否是合适的浓度。

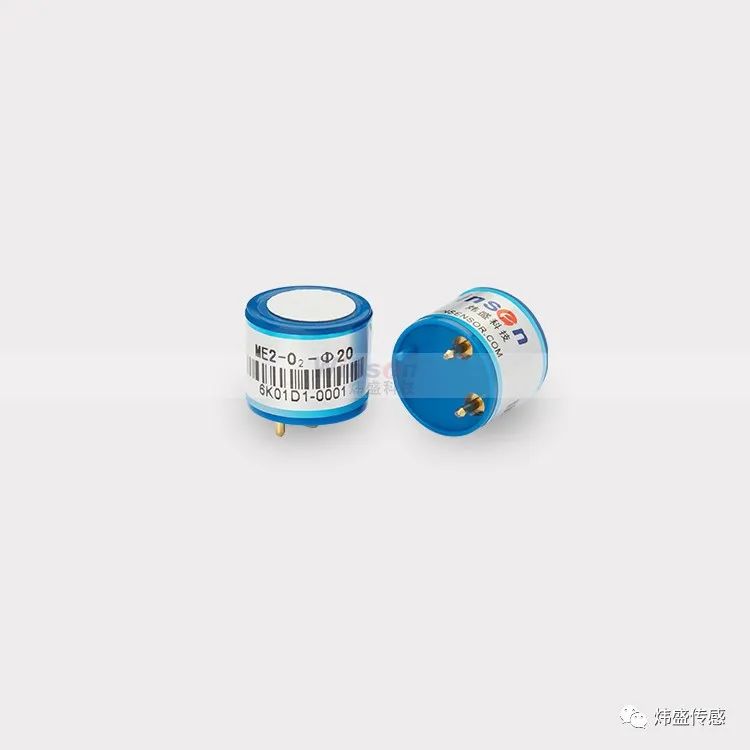

可用于呼吸机的氧气传感器ME2-O2

炜盛科技的ME2-O2氧气传感器是一款专门检测氧气浓度的传感器,该传感器具有抗干扰性好,响应恢复快,稳定性好等优点。

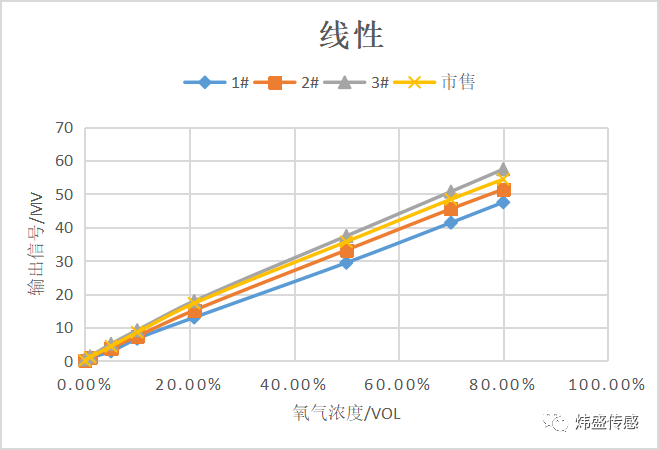

1. ME2-O2传感器线性测试

上图是不同氧气浓度下,传感器的线性测试,从上面测试结果可知,传感器输出电压与浓度呈线性关系。

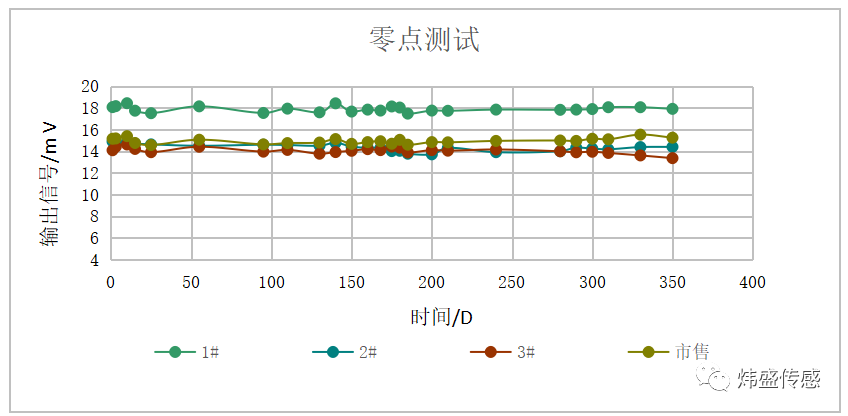

2. 零点测试

上图是长时间进行传感器零点检测,可以看到氧气传感器具有较好的零点稳定性。

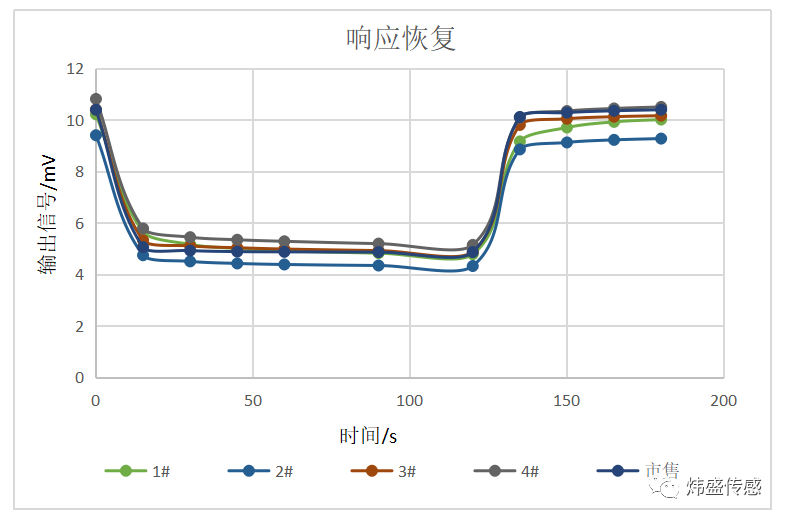

3. 响应恢复

从上图可以看出传感器在20秒内即可完成响应,具备良好的快速响应和恢复性能。

郑州炜盛科技作为领军型气体传感器供应商,可以为客户提供氧气、CO等气体传感器,这些传感器具有功耗低,维护简单,方便实用等特点。

如果您对气体检测传感器比较感兴趣,或者有需要用到气体检测类传感器,欢迎您到我公司网页浏览相关产品或致电,咨询热线:0371-60932951。我们非常愿意为您提供相关服务。
